Zapletené motory Apache
Nejrozšířenějším typem elektrosady Apache Power je sada se zapleteným motorem do předního nebo zadního kola. Vybírat můžete ze dvou verzí. Základní sada Basic je nejlevnější variantou zatímco komfortní sada Silent se sinusovou technologií řízení systému se vyznačuje především velmi tichým chodem motoru a efektivnějším využitím energie a tím i vyššího dojezdu na jedno nabití.
Verze Silent
Motor komfortní verze elektrosady SILENT je vybaven halovými sondami a je poháněn proudem se sinusovým průběhem, což má za následek jeho výrazně nižší hlučnost a efektivnější využití energie a tím i vyšší dojezd na jedno nabití než u ekonomické verze BASIC.
Výchozí sestava elektrosady se zapleteným motorem SILENT se skládá z těchto komponentů
- přední nebo zadní motor (pro kazetové vícekolečko)zapletený do ráfku
- baterie 10,4 Ah s držákem nebo nosičem (dle zvoleného typu)
- nabíječka baterie
- ovládací LED panel
- řídící jednotka
- snímač šlapání (PAS sensor)
- kabeláž
Cena 17.990,- Kč
Nabídka zapletených motorů Silent
| 26" | 27,5" | 28/29" |
|---|---|---|
| přední, v-brake / disc | zadní, kazeta, disc | přední, v-brake / disc |
| zadní, kazeta, v-brake | zadní, kazeta, v-brake | |
| zadní, kazeta, disc | zadní, kazeta, disc |
Verze Basic
Motor ekonomické verze elektrosady BASIC není vybaven halovými sondami a je poháněn proudem s obdélníkovým průběhem, což má za následek jeho vyšší hlučnost než u komfortní verze SILENT.
Základní sestava elektrosady se zapleteným motorem BASIC se skládá z těchto komponentů:
- přední nebo zadní motor (pro šroubovací volnokolečko) zapletený do ráfku
- baterie 10,4 Ah s držákem nebo nosičem (dle zvoleného typu)
- nabíječka baterie
- ovládací LED pane
- lřídící jednotka
- snímač šlapání (PAS sensor)
- kabeláž
Cena 15.990,- Kč
Nabídka zapletených motorů BASIC
20" / 24"
26"
27,5"
28 / 29"
přední, v-brake
přední, v-brake
zadní, kazeta, disc
přední, v-brake
zadní, volnokolečko, v-brake
zadní volnokolečko, v-brake
zadní, kazeta, v-brake
zadní, kazeta, v-brake
zadní, kazeta, disc
zadní, kazeta disc
Možnosti úpravy a rozšíření
Možnosti úpravy elektrosady Apache Power:
- Motor pro kazetové vícekolečko + 1.000,- Kč (u verze SILENT v zákl. sestavě)
- LCD displej + 1.500.- Kč
- Baterie 13 Ah + 2.000,- Kč
- Baterie 14,5 Ah + 4.000,- Kč
Nabídka doplňků elektrosady Apache Power:
- USB zásuvka na řidítkách + 690.- Kč
- Brzdové páky se senzorem + 690,- Kč
- nebo brzdový senzor + 690,- Kč
- (možnost pouze jedné volby - buď brzdové páky nebo brzdový senzor)
- Sada osvětlení s napojením na baterii + 490,- Kč (pouze s nosičovou baterií)
Motory zapletené do ráfku
Všechny motory Apache Power jsou bezkartáčové, volnoběžné a s převodovkou. Používáme výhradně kvalitní značkové motory 8FUN. Pracují pod napětím 36V a jejich nominální výkon je 250W. Motor je již zapletený do kvalitního dvojstěnného ráfku.
PŘEDNÍ (SILENT) PŘEDNÍ (BASIC)
Rozteč: 100 mm Rozteč: 100 mm
Průměr osy: 10 mm Průměr osy: 10 mm
Ráfek: pro v-brake Ráfek: pro v-brake
Příprava pro disk: ANO Příprava pro disk: NE
ZADNÍ V-BRAKE ZADNÍ KAZETA
Rozteč: 135 mm Rozteč: 135 mm
Průměr osy: 10 mm Průměr osy: 10 mm
Ráfek: pro v-brake Ráfek: pro v-brake nebo diskové brzdy
Příprava pro disk: ANO Příprava pro disk: ANO
Vícekolečko: šroubovací (6-7kol.) Vícekolečko: kazeta (až 10 kol.)
Baterie
Baterie Apache Power jsou osazeny velmi kvalitními Li-Ion (lithium-iontovými) články Samsung 26F. Výstupní napětí baterie je 36V a maximální vybíjecí proud 15A (nárazově až 18Ah).
Nabízíme dva typy baterií – pro umístění do nosiče nebo do rámu jízdního kola.

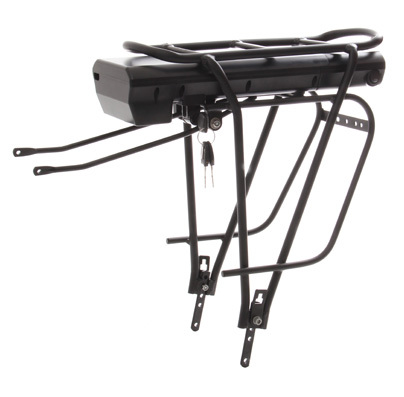

Společně s nosičovou baterií je dodáván také nosič. Můžete si zvolit jeho velikost dle velikosti kola (20“-24“ / 26“-28“). U velikosti 26“-28“ navíc nabízíme variantu pro diskové brzdy.

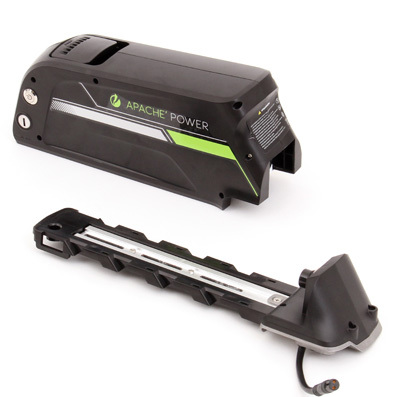

Rámová baterie je vybavena USB zásuvkou s výstupním napětím 5V. Pro přesné změření prostoru pro umístění rámové baterie doporučujeme použít šablonu v měřítku 1:1, kterou si můžete stáhnout zde:
ap-ramova-baterie-sablona-1.pdf [725,32 kB]
| Kapacita | Dojezd* | Hmotnost |
|---|---|---|
| 10,4 Ah (375 Wh) | 50-80 km | 2,3 kg |
| 13 Ah (468 Wh) | 70-110 km | 2,8 kg |
| 14,5 Ah (522 Wh) | 80-130 km | 2,8 kg |
* Informace o dojezdu je pouze orientační, záleží na mnoha faktorech, které ovlivňují dojezd na jedno nabití baterie.
Ovládací panel

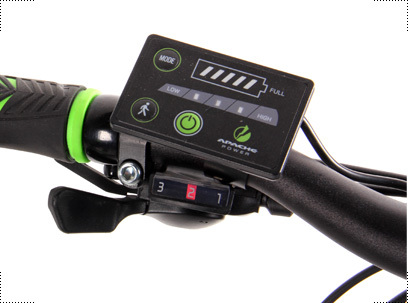

LED PANEL
Ovládací LED panel je součástí výchozí sestavy elektrosady Apache Power. Je určený pro montáž na levou stranu řidítek.volba 5 režimů asistenceukazatel stavu baterie,asistent chůzevypínač osvětlení

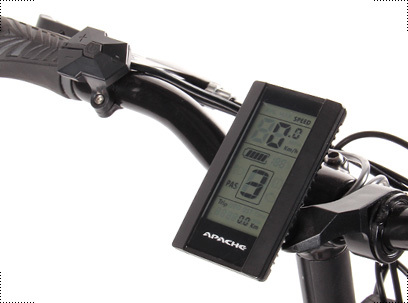

LCD DISPLAY
Výchozí sestavu elektrosady Apache Power můžete rozšířit o LCD displej s odděleným ovladačem. Je určený pro montáž na střed řidítek (ovladač na levou stranu řidítek).
- volba 5 režimů asistence
- asistent chůze
- ukazatel stavu baterie
- podsvícení displeje
- orientační ukazatel aktuálního výkonu motoru a spotřeby energie
- off-road režim bez omezovače výkonu
- funkce cyklopočítače (aktuální, průměrná a maximální rychlost, ujetá vzdálenost - výlet / celkově, hodiny),
- dálkové ovládání palcem u gripu řidítek
VOLITELNÉ PŘÍSLUŠENSTVÍ

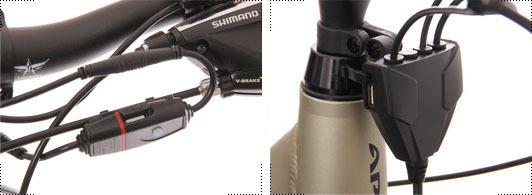

USB ZÁSUVKA
Elektrosadu Apache Power můžete rozšířit o USB zásuvku umístěnou na řídítkách. Výstupní napětí USB zásuvky je 5V. V případě použití brzdových pák nebo brzdového senzoru je USB zásuvka integrována do slučovacího boxu. Pokud není slučovací box použit, je USB zásuvka zapojena mezi ovládací LED panel / LCD displej a EB-BUS kabel vedoucí do řídící jednotky.
BRZDOVÉ PÁKY
Elektrosadu Apache Power můžete rozšířit o brzdové páky s brzdovým senzorem. V případě zabrzdění okamžitě odpojí motor z činnosti.

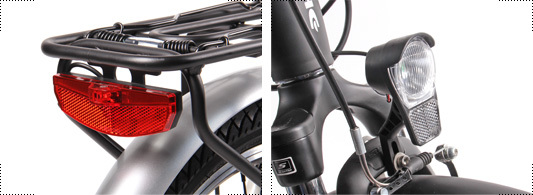

SADA OSVĚTLENÍ
Elektrosadu Apache Power můžete rozšířit o sadu předního a zadního LED osvětlení, které se zapojuje do řídící jednotky a ovládá se pomocí LED panelu / LCD displeje.
Osvětlení je možné instalovat pouze v případě použití nosičové baterie.
SNÍMAČ ŠLAPÁNÍ
Aby elektrokolo splňovalo podmínky pro provoz na pozemních komunikacích, musí být aktivováno šlapáním. Ke zjištění tohoto faktu slouží snímač šlapání (PAS sensor), který se instaluje ke šlapacímu středu. V dnešní době existuje několik typů středových složení a z tohoto důvodu nabízíme více typů snímačů šlapání.
Standard
Výchozí sestava elektrosady Apache Power obsahuje snímač šlapání určený pro montáž pod levou misku středového složení. Jeho součástí je kotouč s 12 magnety, který se nasouvá na osu šlapacího středu.
Pro instalaci tohoto typu musí být miska šlapacího středu s osazením, aby bylo možné přitáhnout držák snímače ke středové mufně.
Standard + uni držák
Pro případ, že není miska šlapacího středu s osazením a není možné přidělat standardní držák snímače ke středové mufně, doporučujeme použít univerzální držák snímače určený pro montáž na sedlovou trubku o průměru 31,8 mm.
Hollowtech II
PAS snímač “hollowtech II” je určený pro středová složení s osou většího průměru (Hollowtech II). Skládá se z PAS snímače standard + univerzální držák snímače určený pro montáž na sedlovou trubku o průměru 31,8 mm + upravený magnetický kotouč.
Kompact
Kompaktní typ snímače šlapání je určený pro montáž na levou stranu šlapacího středu. Snímač se nasune na osu šlapacího středu a zafixuje do vnitřního drážkování levé misky. Je kompatibilní např. se středovým složením Shimano UN26.
